分布式熱圖監控系統研究
1、背景

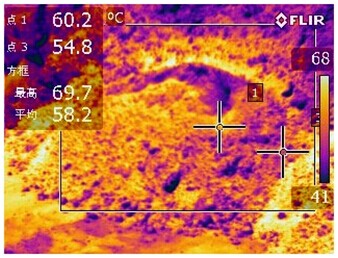

紅外熱像技術可以準確、實時、快速地監測設備表面的溫度場分布，為了更好地實現多個角度、多路實時監控被測對象的熱量分布并對其熱像故障進行智能診斷分析，需對紅外熱像探頭硬件及系統集成軟件進行改進研究。
2、待解決問題
系統硬件參數要求如下表所示。
|
系統硬件 |
視場角(FOV) |
50°（選配鏡頭，標配：25°） |
|
探測器類型 |
焦平面陣列(FPA)，非制冷微熱量型 |
|
|
像素 |
320×240 |
|
|
輸出制式 |
復合視頻輸出， PAL與NTSC兼容 |
|
|
響應波段 |
7.5-13 μm |
|
|
測溫范圍 |
-20℃～350℃ |
|
|
測溫精度 |
>=±2°C或讀數的±2% |
|
|
熱靈敏度 |
<0.05°C @ + 30° |
|
|
空間分辨率 |
1.36mrad |
|
|
最小焦距 |
0.4m |
|
|
工作環境 |
-15℃～+50℃ |
3、研究范圍和內容
①基于紅外探測器和網絡協議，研究8路紅外信號同步監測系統，每路幀率24.98FPS；
②支持8個畫面同時顯示，可切換；
③TCP/IP傳輸或UDP傳輸；
④可調整畫面色彩及顯示溫度范圍，實現溫度分布狀態分析及趨勢分析；
⑤可實現最高最低或熱缺陷查找，設定報警閥值，實現數值分析；
⑥可以錄像和存儲圖像，調整圖像存儲的時間節點，時間長度等參數。
4、預期成果
完成所有待解決問題，并提供樣品測試、相應研究報告、設計方案、論文及專利等。
5、項目周期
三個月。
